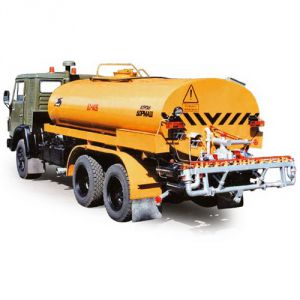

Автогудронатор БЦМ-65-03 (шасси КАМАЗ-65115 6х4)

Автогудронатор БЦМ-65-03 предназначен для транспортирования и распределения горячих и холодных органических вяжущих материалов при строительстве, ремонте и содержании автомобильных дорог, а также для поверхностной обработки, пропитки, гидроизоляции фундаментов и водопропускных труб и кровли зданий.

Автогудронатор БЦМ-65-03 выполняет следующие функции:

- наполнение цистерны своим насосом с фильтрацией материала;

- слив из цистерны своим насосом; - фильтрацию и выдачу материала в систему распределения;

- разогрев вяжущего материала;

- нанесение вяжущего материала на обрабатываемую поверхность с заданной нормой расхода;

- откачку остатков вяжущего материала из системы распределения.

Технические характеристики

Заполнение цистерны: через верхний люк самотеком; через нижний патрубок своим и посторонним насосом. Опорожнение цистерны: своим насосом через нижний патрубок; самотеком через кран отстойника.

Способ распределения вяжущих: через распределительный шланг в ручном и автоматическом режиме; ручным спо- собом через удочку.

Очистка системы: продувка воздухом и промывка дизельным топливом.

Управление: автоматизированное; стационарный пульт управления на задней площадке; пульт управления в кабине водителя.

Распределительная штанга: механическая система с кулачковым управлением; ступенчатое регулирование шириной распределения материала для раскладной балки: шаг сопел 100 мм; сопла диаметром 4, угол 95 °С; плавное регулирование для раздвижной балки.

Система управления: пульт на задней площадке; пульт в ка- бине водителя; включение процесса распределения; поддержа- ние постоянного давления распределения вяжущего материала.

Прицепной распределитель щебня БЦМ-70 предназначен для дискретного распределения щебня, а также других сыпу- чих материалов на дорогу. Работает в комплекте с гудронато- ром и распределяет щебень непосредственно после нанесения эмульсии на дорогу.

МодельБЦМ-65-03
Вместимость цистерны, м38
Форма поперечного сечения цистернычемодан
Высота расположения распылителей над обрабатываемой поверхностью, мм200-400
Ширина распределения вяжущего материала, м
- с раскладной штангой2,5-4,2
- с раздвижной штангой2,5-5
Расстояние между соплами, мм100+1
Норма расхода вяжущего, л/м20,2-3
Скорость нагрева вяжущего,°С/ч15
Снижение температуры вяжущего при начальной температуре 140 °С, не более, °С/ч3-4
Тонкость фильтрации, мкм250
Система подогрева вяжущего материалафакельная горелка:
- применяемое топливодизельное, расход 26 л/ч
Битумный насос, л/миндо 800
Привод механизмов спецоборудования
- открытие и закрытие форсунокпневматическое
- подъем и опускание балкидизель+объемный гидропривод
- привод битумного насосадизель+объемный гидропривод
Полная масса автомобиля, не более, кг22400
Габаритые размеры, мм
(длина x ширина x высота)9200x2500x3350
Скорость движения, км/ч
- рабочая/транспортная2-10/80
ЩебнераспределительБЦМ-70
Максимальная ширина россыпи, м3
Регулировка ширины россыпидискретная (через 250 мм)
Максимальная производительность, т/ч125
Управление механизмамиручное, пневматическое
Объем бункера, м31,5
Габаритные размеры, мм
(длина x ширина x высота)3100x3200x2000
Базовое шасси
МодельKAMAЗ-65115
Двигатель
Модель740.62-280 (Евро-3)
Типдизельный с турбонаддувом и ОНВ
Максимальная полезная мощность, л. с. (кВт), при 1900 об/мин280 (206)
